Un débitmètre Vortex peut-il être utilisé pour mesurer le débit de lisier ?
En tant que fournisseur de débitmètres vortex, je suis souvent confronté à des demandes concernant l'adéquation de nos produits à la mesure du débit de lisier. Le lisier, un mélange de particules solides en suspension dans un liquide, présente des défis uniques en matière de mesure de débit en raison de sa nature abrasive, de sa composition variable et de son comportement non newtonien. Dans cet article de blog, j'approfondirai les aspects techniques pour déterminer si un débitmètre vortex peut être utilisé efficacement pour mesurer le débit de lisier.
Comprendre les débitmètres Vortex
Les débitmètres à vortex fonctionnent sur le principe de la rue à vortex de von Kármán. Lorsqu'un fluide s'écoule devant un corps bluffé (également connu sous le nom de barre de délestage) placé dans le chemin d'écoulement, des tourbillons alternés sont projetés de chaque côté du corps bluffé. La fréquence de ces rejets de vortex est directement proportionnelle à la vitesse du fluide. En mesurant cette fréquence, le débit du fluide peut être déterminé.
Les débitmètres Vortex présentent plusieurs avantages, tels qu'une grande précision, un large taux de régulation et de faibles exigences de maintenance. Ils sont couramment utilisés dans diverses industries pour mesurer le débit de liquides, de gaz et de vapeur. Par exemple, notreDébitmètre de vapeur Vortexest bien connu pour ses performances fiables dans les applications de mesure du débit de vapeur.
Défis liés à la mesure du débit de lisier
La mesure du débit de lisier est une tâche complexe. Les particules solides présentes dans la boue peuvent provoquer une usure importante des composants du débitmètre. L'abrasion peut endommager le corps du bluff, le capteur et d'autres parties internes du débitmètre, entraînant des mesures inexactes et une durée de vie réduite de l'appareil.
Un autre défi est le comportement non newtonien de nombreuses boues. Les fluides non newtoniens ne suivent pas la simple relation linéaire entre la contrainte de cisaillement et le taux de cisaillement comme le font les fluides newtoniens. La viscosité d'une suspension non newtonienne peut changer en fonction du débit, de la concentration de solides et d'autres facteurs. Cette variabilité rend difficile la mesure précise du débit à l’aide des techniques traditionnelles de mesure du débit.
Adéquation des débitmètres Vortex pour l’écoulement des boues
Malgré les défis, sous certaines conditions, un débitmètre vortex peut être utilisé pour mesurer le débit de lisier.
- Boues à faible abrasion: Si les particules solides dans la boue sont relativement molles et ont une faible abrasivité, l'usure des composants du débitmètre vortex peut être minimisée. Par exemple, les boues contenant de fines particules d'argile ou certains types de boues à base d'aliments ne peuvent pas causer de dommages excessifs au corps du bluff et aux capteurs. Dans de tels cas, le débitmètre vortex peut fournir des mesures de débit fiables sur une période raisonnable.
- Boues à faible concentration: Lorsque la concentration de particules solides dans le lisier est faible, l'influence des solides sur le comportement d'écoulement est réduite. Le fluide peut toujours présenter un comportement proche de celui d'un fluide newtonien, ce qui permet au débitmètre vortex de mesurer plus facilement le débit avec précision. Une boue à faible concentration peut avoir une relation plus prévisible entre la fréquence de rejet des vortex et la vitesse d'écoulement.

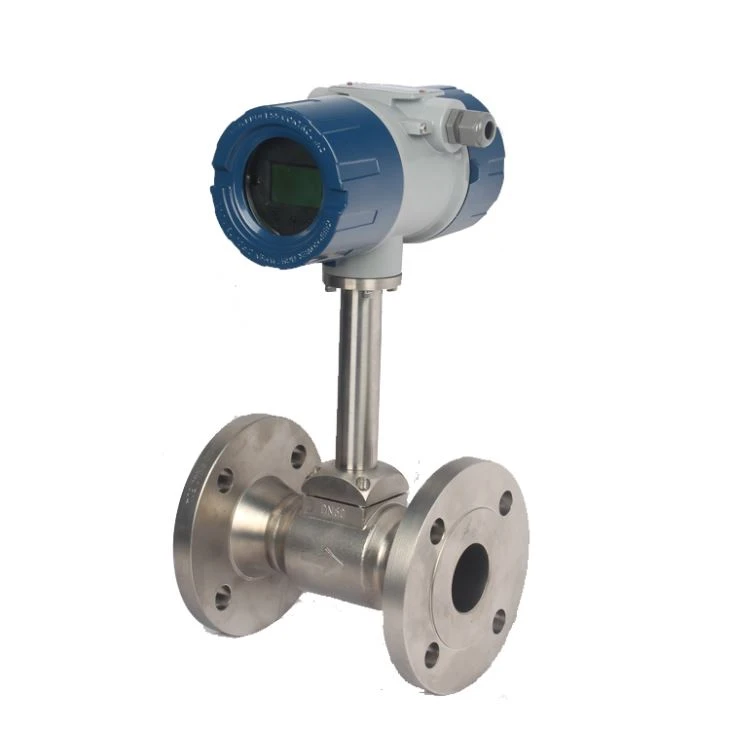

- Installation et entretien appropriés: Une installation correcte du débitmètre vortex est cruciale pour mesurer le débit de lisier. Le débitmètre doit être installé dans une section droite du tuyau pour garantir un profil d'écoulement uniforme. De plus, un entretien régulier, tel qu'une inspection du corps du bluff à la recherche de signes d'usure et des contrôles d'étalonnage, peut aider à maintenir l'exactitude des mesures. NotreDébitmètre Vortex de bonne performance pour la vapeur avec calibragesouligne l'importance de l'étalonnage, qui s'applique également à la mesure du débit de lisier.
Limites et considérations
Cependant, l’utilisation d’un débitmètre vortex pour l’écoulement des boues présente également des limites importantes.
- Boues à haute abrasion: Pour les boues contenant des particules dures et abrasives, comme celles contenant du sable ou des particules métalliques, l'usure du débitmètre vortex sera rapide. Le corps de la falaise peut s'éroder rapidement, modifiant sa forme et affectant le modèle de libération du vortex. Cela entraînerait des mesures de débit inexactes et pourrait même entraîner une panne prématurée du débitmètre.
- Boues à haute concentration: À mesure que la concentration de particules solides augmente, le comportement non newtonien de la suspension devient plus prononcé. Les modèles d'écoulement complexes et la viscosité variable peuvent rendre extrêmement difficile la mesure précise du débit par le débitmètre vortex. La présence de grosses particules solides peut également provoquer des blocages ou des perturbations dans le processus de rejet du vortex.
- Taille et distribution des particules: La taille et la répartition des particules solides dans la boue peuvent également avoir un impact sur les performances du débitmètre vortex. Les grosses particules peuvent provoquer des changements soudains dans le champ d'écoulement, entraînant un rejet de vortex incohérent et des mesures inexactes. Une large distribution de tailles de particules peut compliquer davantage le comportement de l'écoulement.
Technologies alternatives de mesure du débit pour les lisiers
Dans les cas où un débitmètre vortex ne convient pas à la mesure du débit de lisier, d'autres technologies peuvent être envisagées.
- Débitmètres magnétiques: Les débitmètres magnétiques fonctionnent sur la base de la loi de Faraday sur l'induction électromagnétique. Ils conviennent bien aux boues conductrices et peuvent fournir des mesures précises même en présence de particules solides. Ils sont moins affectés par l’abrasion que les débitmètres vortex.
- Débitmètres à ultrasons: Les débitmètres à ultrasons utilisent des ondes ultrasonores pour mesurer le débit. Ils peuvent être utilisés pour les boues conductrices et non conductrices. Cependant, la présence de particules solides peut disperser les ondes ultrasonores, ce qui peut nécessiter des techniques spéciales de traitement du signal.
Conclusion
En conclusion, un débitmètre vortex peut être utilisé pour mesurer le débit de boues dans des conditions spécifiques, telles que des boues à faible abrasion et à faible concentration. Cependant, il est essentiel d'évaluer soigneusement les caractéristiques de la boue, notamment la taille des particules, l'abrasivité et la concentration, avant de décider d'utiliser un débitmètre vortex. NotreDébitmètre à vortex à insertion haute températuremet en valeur notre engagement à fournir des solutions de mesure de débit de haute qualité. Si vous rencontrez des difficultés en matière de mesure du débit de boues ou si vous avez des questions sur l'adéquation de nos débitmètres vortex, nous sommes là pour vous aider. Notre équipe d'experts peut vous aider à évaluer votre application spécifique et vous recommander la technologie de mesure de débit la plus appropriée. Qu'il s'agisse d'une simple application de boue ou d'un processus industriel complexe, nous pouvons travailler avec vous pour trouver la meilleure solution. Si vous souhaitez acheter nos débitmètres vortex ou discuter davantage de vos besoins en matière de mesure du débit de boues, n'hésitez pas à nous contacter pour une consultation détaillée et une négociation d'approvisionnement.
Références
- Miller, RW (1983). Manuel d'ingénierie de mesure de débit. McGraw-Colline.
- Spitzer, DW (2001). Mesure du débit : guides pratiques pour la mesure et le contrôle. ISA - La société d'instrumentation, de systèmes et d'automatisation.
- Beck, MS et Plaskowski, A. (1999). Mesure de débit dans des conduits fermés. Chapman et Hall.
