Comment utiliser un débitmètre de vapeur pour contrôler une turbine à vapeur ?

Dans le domaine de la production d’électricité et des processus industriels, les turbines à vapeur jouent un rôle central. Ces turbines convertissent l'énergie de la vapeur à haute pression en travail mécanique, qui peut ensuite être utilisé pour produire de l'électricité ou faire fonctionner d'autres machines. Pour garantir leur fonctionnement efficace et sûr, un contrôle précis du débit de vapeur est essentiel. C’est là que les compteurs de vapeur entrent en jeu. En tant que fournisseur leader de compteurs de vapeur, je connais parfaitement l'art d'utiliser des compteurs de vapeur pour contrôler les turbines à vapeur, et je suis ici pour partager quelques informations précieuses.

Comprendre les bases

Avant d'examiner comment un compteur de vapeur contrôle une turbine à vapeur, il est essentiel d'avoir une compréhension de base des deux composants. Une turbine à vapeur est un appareil qui extrait l'énergie thermique de la vapeur sous pression et la convertit en énergie de rotation. Il se compose d’une série de pales attachées à un arbre, qui tourne lorsque la vapeur circule dessus.

Pulse Liquid Turbine Flowmeter With Small Diameter

D'autre part, un compteur de vapeur est un instrument conçu pour mesurer le débit, la température et la pression de la vapeur. En mesurant avec précision ces paramètres, le compteur de vapeur fournit les données nécessaires pour contrôler efficacement la turbine à vapeur.

Le rôle d'un compteur de vapeur dans le contrôle des turbines à vapeur

La fonction principale d'un compteur de vapeur dans le contrôle d'une turbine à vapeur est de mesurer le débit de vapeur. Le débit de vapeur affecte directement la puissance de sortie de la turbine. Si le débit est trop faible, la turbine risque de ne pas générer suffisamment de puissance, tandis qu'un débit trop élevé peut provoquer une surcharge et des dommages à la turbine.

En plus du débit, un compteur de vapeur surveille également la température et la pression de la vapeur. Ces paramètres sont critiques car les propriétés de la vapeur telles que la densité et l'enthalpie dépendent fortement de la température et de la pression. En mesurant continuellement ces valeurs, le compteur de vapeur garantit que la vapeur entrant dans la turbine se situe dans la plage de fonctionnement optimale.

Types de compteurs de vapeur

Il existe plusieurs types de compteurs de vapeur disponibles sur le marché, chacun présentant ses propres avantages et inconvénients. Certains des compteurs de vapeur couramment utilisés comprennent :

Compteurs de pression différentielle: Ces compteurs fonctionnent sur le principe de créer une différence de pression à travers un étranglement dans la conduite de vapeur. La différence de pression est alors liée au débit de vapeur. Des exemples de compteurs de pression différentielle comprennent les plaques à orifices et les tubes venturi.
Débitmètres Vortex: Les débitmètres à vortex fonctionnent sur la base du principe de la rue à vortex de von Kármán. Lorsque la vapeur s'écoule devant un corps bluff, des tourbillons se forment à une fréquence proportionnelle au débit. Ces compteurs sont connus pour leur grande précision et leur fiabilité. Par exemple, notreDébitmètre Vortex en acier inoxydable SS304est un choix populaire dans de nombreuses industries en raison de sa durabilité et de sa précision.

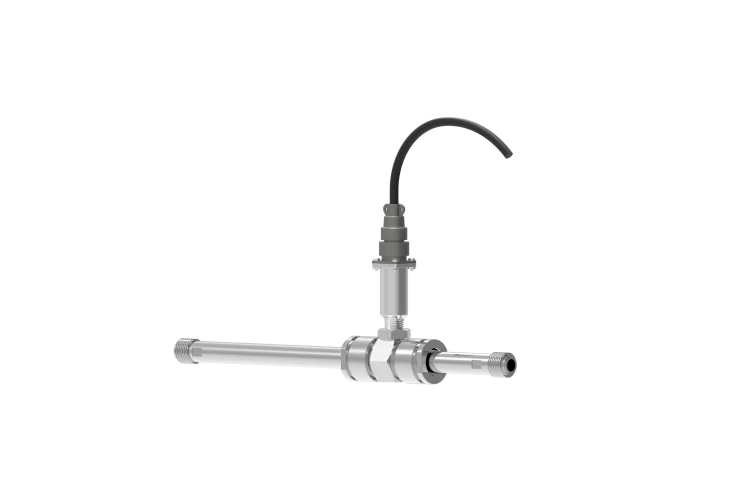

Débitmètres à turbine: Les débitmètres à turbine utilisent une turbine rotative pour mesurer le débit de vapeur. La vitesse de rotation de la turbine est directement proportionnelle au débit de vapeur. NotreDébitmètre à turbine liquide à impulsions de petit diamètreconvient aux applications où l'espace est limité et où une mesure précise du débit est requise.

Installation de compteurs de vapeur

Une installation correcte d'un compteur de vapeur est cruciale pour une mesure précise. Voici quelques points clés à considérer lors de l’installation :

Emplacement: Le compteur de vapeur doit être installé dans une section droite du tuyau de vapeur, loin de tout coude, coude ou vanne. Cela garantit que le débit de vapeur est pleinement développé et uniforme, ce qui est essentiel pour une mesure précise.
Orientation: Le compteur de vapeur doit être installé dans le bon sens, comme spécifié par le fabricant. Certains compteurs sont conçus pour être installés horizontalement, tandis que d’autres peuvent être installés verticalement.
Connexions de tuyauterie: Le compteur de vapeur doit être connecté au tuyau de vapeur à l'aide de raccords de tuyauterie appropriés. Les connexions doivent être étanches pour éviter toute perte de vapeur et garantir une mesure précise.

Utilisation des données du compteur de vapeur pour le contrôle des turbines

Une fois le compteur de vapeur installé et opérationnel, les données qu’il fournit peuvent être utilisées pour contrôler la turbine à vapeur. Voici comment procéder :

Contrôle du débit: En fonction du débit de vapeur mesuré, le système de contrôle peut ajuster la vanne d'entrée de vapeur pour maintenir le débit souhaité. Si le débit est trop faible, la vanne peut être ouverte davantage pour augmenter le débit de vapeur, et si le débit est trop élevé, la vanne peut être légèrement fermée pour réduire le débit.
Contrôle de la température et de la pression: Le système de contrôle peut également utiliser les données de température et de pression du compteur de vapeur pour ajuster d'autres paramètres du système de vapeur. Par exemple, si la température de la vapeur est trop élevée, le système de contrôle peut augmenter la quantité d'eau de refroidissement dans le générateur de vapeur pour abaisser la température.

Stratégies de contrôle avancées

En plus du contrôle de base du débit, de la température et de la pression, des stratégies de contrôle avancées peuvent être utilisées pour améliorer les performances et l'efficacité de la turbine à vapeur. Ces stratégies comprennent :

Contrôle basé sur un modèle: Le contrôle basé sur des modèles utilise des modèles mathématiques de la turbine à vapeur et du système à vapeur pour prédire le comportement du système et ajuster les paramètres de contrôle en conséquence. Cette approche peut fournir un contrôle plus précis et efficace par rapport aux méthodes de contrôle traditionnelles.
Contrôle optimal: Le contrôle optimal vise à maximiser les performances de la turbine à vapeur tout en minimisant la consommation d'énergie et les coûts d'exploitation. Ceci est réalisé en utilisant des algorithmes d'optimisation pour déterminer les points de consigne optimaux pour les paramètres de contrôle.

Entretien des compteurs de vapeur

Un entretien régulier des compteurs de vapeur est essentiel pour garantir leur précision et leur fiabilité à long terme. Voici quelques tâches de maintenance à effectuer :

Étalonnage: Les compteurs de vapeur doivent être étalonnés régulièrement pour garantir qu'ils fournissent des mesures précises. L'étalonnage consiste à comparer les lectures du compteur avec une norme connue et à ajuster le compteur si nécessaire.
Inspection: Le compteur de vapeur doit être inspecté régulièrement pour détecter tout signe de dommage ou d'usure. Cela comprend la vérification des connexions de tuyauterie, du capteur et de l'électronique.
Nettoyage: Le compteur de vapeur doit être nettoyé périodiquement pour éliminer toute saleté, débris ou tartre qui pourraient s'accumuler sur le capteur ou sur la tuyauterie.

Conclusion

Utiliser un compteur de vapeur pour contrôler une turbine à vapeur est un processus complexe mais essentiel. En tant que fournisseur de compteurs de vapeur, nous comprenons l'importance de fournir des compteurs de haute qualité et une assistance fiable à nos clients. NotreDébitmètre à haute température, vortexet d'autres produits sont conçus pour répondre aux exigences exigeantes des applications de contrôle des turbines à vapeur.

Si vous êtes à la recherche d'un compteur de vapeur ou si vous avez besoin de plus d'informations sur la façon d'utiliser un compteur de vapeur pour contrôler votre turbine à vapeur, nous vous invitons à nous contacter pour une discussion détaillée. Notre équipe d’experts est prête à vous aider à trouver la meilleure solution pour vos besoins spécifiques. Travaillons ensemble pour optimiser les performances et l'efficacité de votre système de turbine à vapeur.
