L'écoulement vortex est un concept fascinant et important en dynamique des fluides qui a de nombreuses applications pratiques, notamment dans le domaine de la mesure du débit. En tant que fournisseur leader de produits liés au flux vortex, je suis ravi de partager des connaissances approfondies sur ce qu'est le flux vortex, son fonctionnement et son importance dans diverses industries.
Comprendre le flux vortex
L'écoulement vortex se produit lorsqu'un fluide (un liquide ou un gaz) s'écoule autour d'un obstacle. Lorsque le fluide rencontre une obstruction, il forme une série de motifs tourbillonnants appelés vortex. Ces vortex sont des régions de fluide en rotation qui se détachent de l’obstacle selon un schéma alterné.
Le phénomène est basé sur le principe de la rue tourbillonnaire de von Kármán. Lorsqu'un fluide s'écoule devant un corps bluff (un objet non profilé), une région de basse pression est créée du côté aval du corps. Au fur et à mesure que le fluide tente de remplir cette zone de basse pression, des tourbillons se détachent alternativement de chaque côté du corps bluff. La fréquence à laquelle ces vortex se propagent est directement proportionnelle à la vitesse de l'écoulement du fluide.
Mathématiquement, la relation entre la fréquence de rejet du vortex (f), la vitesse du fluide (V), la dimension caractéristique du corps bluff (d) et un facteur non dimensionnel appelé nombre de Strouhal (St) est donnée par la formule : (f=\frac{St\times V}{d}). Le nombre de Strouhal est une constante pour une forme de corps de falaise et des conditions d'écoulement données dans une certaine plage de nombres de Reynolds.
Comment le flux Vortex est utilisé dans la mesure du débit
L’une des applications les plus courantes de l’écoulement vortex concerne les débitmètres. Les débitmètres Vortex sont largement utilisés pour mesurer le débit de divers fluides dans les processus industriels. Ces compteurs fonctionnent en détectant la fréquence des vortex émis par un corps bluff placé dans le trajet d'écoulement.
Les composants de base d'un débitmètre vortex comprennent un corps bluff, un capteur et un émetteur électronique. Le corps bluff est conçu pour créer des tourbillons lorsque le fluide traverse le compteur. Le capteur est chargé de détecter les changements de pression ou les vibrations provoqués par les tourbillons de déversement. Ces signaux sont ensuite convertis en signaux électriques par le capteur et envoyés au transmetteur électronique. L'émetteur traite les signaux et calcule le débit en fonction de la relation connue entre la fréquence de rejet du vortex et la vitesse du fluide.
L’utilisation de débitmètres vortex présente plusieurs avantages. Premièrement, ils disposent d’une large plage de mesure. Ils peuvent mesurer avec précision les débits faibles et élevés de différents fluides, notamment les liquides, les gaz et la vapeur. Deuxièmement, ils ont une structure relativement simple, sans pièces mobiles (à l’exception du fluide lui-même), ce qui signifie moins d’usure et moins de besoins de maintenance. Troisièmement, ils offrent une grande précision et répétabilité dans la mesure du débit.
Applications des débitmètres Vortex dans différentes industries
Industrie chimique
Dans l’industrie chimique, une mesure précise du débit est cruciale pour le contrôle des processus et l’assurance qualité. Les débitmètres Vortex sont utilisés pour mesurer le débit de divers produits chimiques, tels que les acides, les alcalis et les solvants. Par exemple, dans un réacteur chimique, le débit des réactifs doit être contrôlé avec précision pour garantir des conditions de réaction et une qualité de produit correctes. Les débitmètres Vortex peuvent fournir des données de mesure de débit fiables dans ces environnements chimiques difficiles. Ils peuvent être fabriqués à partir de matériaux résistants à la corrosion comme l'acier inoxydable SS304 pour résister à la nature corrosive de nombreux produits chimiques. Vous pouvez en apprendre davantage surDébitmètre Vortex en acier inoxydable SS304.
Production d'électricité

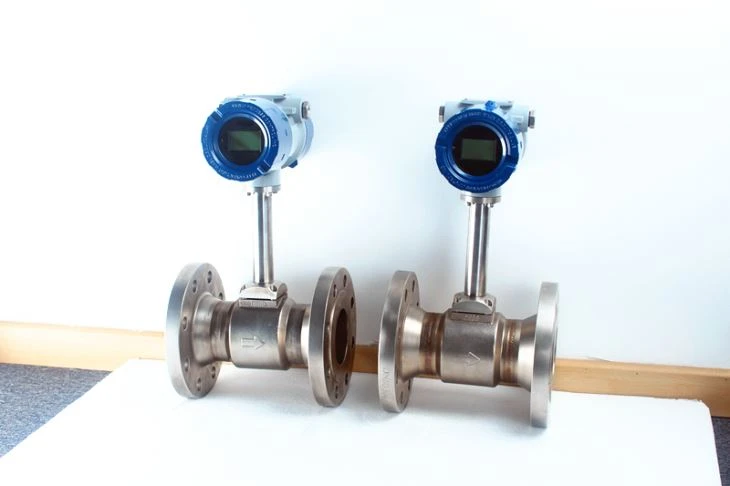

Dans les centrales électriques, les débitmètres vortex sont utilisés pour mesurer le débit de vapeur et d’eau. La vapeur est un moyen essentiel dans la production d’électricité, et une mesure précise de son débit est essentielle pour un fonctionnement et une gestion efficace de l’énergie. Les débitmètres Vortex peuvent mesurer avec précision le débit de vapeur à grande vitesse dans les turbines à vapeur et le débit d'eau dans les systèmes de refroidissement. Pour plus d'informations sur la mesure du débit de vapeur, consultez notreDébitmètre de vapeur.
Industrie pétrolière et gazière
Dans l'industrie pétrolière et gazière, les débitmètres vortex sont utilisés pour mesurer le débit de pétrole brut, de gaz naturel et de produits raffinés. Ils peuvent fonctionner dans des environnements à haute pression et à haute température, courants dans la production et le transport de pétrole et de gaz. Ces compteurs aident à surveiller le volume de production, à assurer une bonne distribution des produits et à détecter toute fuite dans les canalisations.
Fabrication de haute qualité de débitmètres Vortex
Dans notre entreprise, nous nous engageons àFabrication de haute qualité de débitmètres vortex. Nous utilisons des techniques de fabrication avancées et des matériaux de haute qualité pour garantir la fiabilité et les performances de nos produits.
Notre processus de fabrication commence par une sélection minutieuse des matériaux. Nous choisissons des matériaux adaptés à différents types de fluides et conditions de fonctionnement. Par exemple, pour les applications où la résistance à la corrosion est requise, nous utilisons de l'acier inoxydable de haute qualité ou d'autres alliages résistants à la corrosion.
La conception de nos corps bluff est optimisée pour garantir une élimination des vortex stable et précise. Nous menons des recherches et développements approfondis pour améliorer la forme et la taille des corps de bluff afin d'améliorer les performances des débitmètres. Nos capteurs sont également soigneusement calibrés pour garantir une détection haute sensibilité des signaux vortex.
De plus, nous avons mis en place un système de contrôle qualité strict. Chaque débitmètre vortex est soumis à une série de tests et d'inspections avant de quitter l'usine. Ces tests comprennent l'étalonnage du débit, les tests de pression et les tests de température pour garantir que les compteurs répondent aux normes industrielles les plus élevées.
Facteurs affectant les performances des débitmètres Vortex
Bien que les débitmètres vortex soient fiables et précis dans de nombreuses applications, plusieurs facteurs peuvent affecter leurs performances.
L’un des principaux facteurs est le nombre de Reynolds. Le nombre de Strouhal, utilisé dans le calcul du débit, n'est constant que dans une certaine plage de nombres de Reynolds. Si le nombre de Reynolds est en dehors de cette plage, la relation entre la fréquence de déversement des vortex et la vitesse du fluide peut s'écarter de la formule idéale, conduisant à des erreurs de mesure.
Un autre facteur est la présence de perturbations du débit. Les configurations de tuyauterie en amont et en aval, telles que les coudes, les vannes et les réducteurs, peuvent provoquer des profils d'écoulement inégaux et des turbulences. Ces perturbations du débit peuvent affecter la formation et la disparition des tourbillons, entraînant des mesures de débit inexactes. Pour minimiser l'impact des perturbations du débit, il est recommandé d'installer le débitmètre vortex avec des longueurs de tuyaux droits suffisantes en amont et en aval du compteur.
Les propriétés du fluide, telles que la viscosité et la densité, peuvent également avoir un impact sur les performances des débitmètres vortex. Les changements de viscosité du fluide peuvent affecter la formation et la stabilité des vortex, tandis que les variations de densité peuvent affecter les signaux de pression détectés par le capteur. Par conséquent, il est important de prendre en compte les propriétés du fluide lors de la sélection et de l’installation d’un débitmètre vortex.
Conclusion
L'écoulement vortex est un phénomène remarquable avec des applications pratiques significatives, notamment dans le domaine de la mesure du débit. Les débitmètres Vortex offrent une solution fiable et précise pour mesurer le débit de divers fluides dans différentes industries. En tant que fournisseur de débitmètres vortex, nous nous engageons à fournir des produits de haute qualité qui répondent aux divers besoins de nos clients.
