Les débitmètres à ultrasons fonctionnent en transmettant des ondes sonores à haute fréquence-à travers un fluide et en mesurant soit la différence de temps entre les signaux circulant en amont et en aval, soit le décalage de fréquence des ondes réfléchies par les particules dans le flux. Ces mesures sont directement corrélées à la vitesse du fluide, que le compteur convertit en débits volumétriques en utilisant la section transversale connue du tuyau.
La physique derrière la mesure du débit par ultrasons
Au cœur de la mesure du débit par ultrasons se trouve un principe simple mais puissant : les ondes sonores se propagent à travers les fluides à des vitesses affectées par le mouvement du fluide. Lorsqu'un fluide s'écoule dans un tuyau, il accélère ou décélère les signaux ultrasonores en fonction de leur direction par rapport au flux.
La technologie repose sur des transducteurs piézoélectriques-cristaux céramiques spécialisés qui convertissent l'énergie électrique en vibrations mécaniques et vice versa. Lorsqu'un courant électrique alternatif traverse ces cristaux, ils vibrent à des fréquences généralement comprises entre 25 kHz et 5 MHz, bien au-dessus de la plage auditive humaine de 20 Hz à 20 kHz. Ces vibrations génèrent des ondes ultrasonores qui se propagent à travers la paroi du tuyau et dans le fluide en écoulement.
La vitesse du son dans l’eau à température ambiante est d’environ 1 480 mètres par seconde. Cependant, cette vitesse de base change lorsque l’eau elle-même se déplace. Une onde sonore se déplaçant avec le flux subit une vitesse cumulative (vitesse du son + vitesse du flux), tandis qu'une onde se déplaçant à contre-courant rencontre une vitesse réduite (vitesse du son - vitesse du flux). Ce différentiel constitue le fondement mathématique de la mesure du temps de transit.

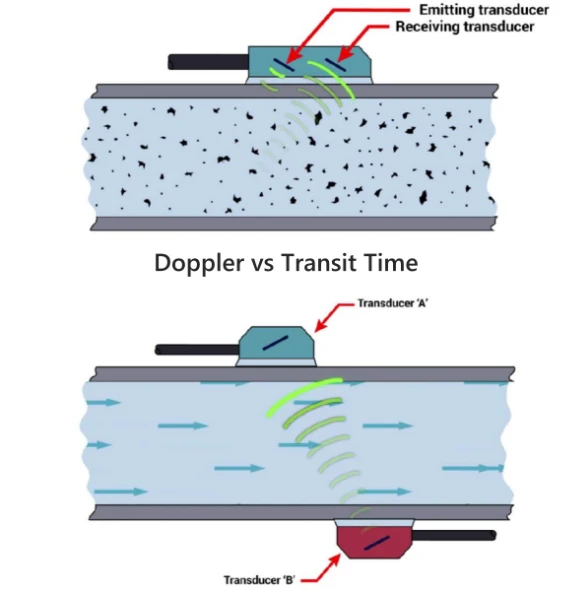

Débitmètres à temps de transit : mesure des différences de temps
Les débitmètres à ultrasons à temps de transit, également appelés -compteurs à temps de-vol, représentent le type le plus courant dans les applications industrielles. Le marché mondial des débitmètres à ultrasons à simple/double trajet à temps de transit devrait atteindre 1,92 milliard de dollars d'ici 2034, représentant la majorité du marché des débitmètres à ultrasons.
Le processus de mesure
Un système de temps de transit utilise deux transducteurs montés sur les côtés opposés du tuyau à un angle par rapport à la direction de l'écoulement. Ces transducteurs alternent entre les modes d'émission et de réception. Le premier transducteur envoie une impulsion ultrasonore en aval (avec le débit), et le système mesure le tempst₁il faut pour atteindre le deuxième transducteur. Ensuite, le processus s'inverse : le deuxième transducteur envoie une impulsion en amont (à contre-courant), et le système enregistre le temps.t₂.
La différence de temps Δt=t₂ - t₁ est directement proportionnelle à la vitesse moyenne du fluide le long du trajet ultrasonique. Puisque la longueur et l'angle du trajet sont des constantes connues, le compteur calcule la vitesse à l'aide de cette formule :
v=(L / 2 cos θ) × [(t₂ - t₁) / (t₁ × t₂)]
Où:
v=vitesse du fluide
L=longueur du trajet entre les transducteurs
θ=angle des transducteurs par rapport à l'axe du tuyau
t₁=temps de transit en aval
t₂=temps de transit en amont
Configurations de chemin
Les compteurs peuvent être configurés avec des systèmes de mesure à un-chemin, à double-chemin ou à plusieurs-chemins en fonction des exigences de précision et de la dynamique des fluides. Les compteurs à trajet unique-fonctionnent bien pour les fluides propres avec des profils d'écoulement uniformes, atteignant des précisions de ±1-2 %. Les configurations à plusieurs-trajets, utilisant trois chemins acoustiques ou plus à différentes positions sur le diamètre du tuyau, peuvent atteindre une précision de ±0,5 % en tenant compte des variations de vitesse d'écoulement à travers la section transversale du tuyau.
Les compteurs multi-trajets sont particulièrement utiles dans les applications de transfert de propriété où les exigences de précision atteignent 0,1 % pour éviter des erreurs de mesure coûteuses dans les transactions commerciales.
Débitmètres Doppler : mesure des changements de fréquence
Les débitmètres à ultrasons Doppler fonctionnent selon un principe différent découvert par Christian Doppler en 1842. Doppler a observé que les ondes sonores ont des longueurs d'onde plus courtes lorsque leur source s'approche d'un observateur et des longueurs d'onde plus longues lorsqu'elle recule, expliquant pourquoi le ton d'un klaxon de voiture augmente à mesure que la voiture s'approche et diminue à mesure qu'elle s'éloigne.
Principe de fonctionnement
Un débitmètre Doppler transmet un faisceau ultrasonique continu à une fréquence fixe dans le fluide en écoulement. Ce faisceau doit rencontrer des discontinuités réfléchissantes-des particules en suspension supérieures à 100 microns, des bulles de gaz entraînées ou des vortex de turbulence. Ces réflecteurs diffusent l’énergie ultrasonore vers un transducteur récepteur.
Étant donné que les réflecteurs se déplacent avec le fluide, ils provoquent un décalage de fréquence dans le signal réfléchi. Si le fluide s'écoule vers le transducteur, la fréquence réfléchie augmente ; s'il s'écoule, la fréquence diminue. Ce décalage de fréquence (décalage Doppler) est proportionnel à la vitesse du fluide.
La relation suit cette équation :
Δf=(2 × f₀ × v × cos θ) / c
Où:
Δf=décalage de fréquence
f₀=fréquence transmise
v=vitesse du fluide
θ=angle de faisceau
c=vitesse du son dans le fluide
Exigences de candidature
Les débitmètres à ultrasons Doppler doivent comporter des particules ou des bulles pour refléter les signaux ultrasonores, ce qui nécessite de prendre en compte les concentrations et tailles minimales de solides ou de bulles, le fluide s'écoulant suffisamment rapidement pour maintenir les solides en suspension. Cela rend les compteurs Doppler idéaux pour les eaux usées, les boues et les liquides aérés, mais ne conviennent pas aux fluides ultra-propres comme l'eau déminéralisée ou les produits chimiques de qualité pharmaceutique-.
Types d'installation à pince-sur ou en ligne
Les débitmètres à ultrasons sont disponibles dans deux configurations d'installation principales, chacune présentant des avantages distincts pour différentes applications.
Pince-sur la technologie de débitmètre à ultrasons
Les compteurs à pince-sur les compteurs représentent environ 50 % du marché des débitmètres à ultrasons en raison de leur installation non-invasive. Ces capteurs externes se montent directement à l'extérieur du tuyau à l'aide d'un composé de couplage pour assurer la transmission acoustique. Les signaux ultrasonores pénètrent dans la paroi du tuyau, traversent le fluide en écoulement et reviennent à travers la paroi opposée.
Un débitmètre à ultrasons à pince-élimine le besoin de couper des tuyaux ou d'interrompre le débit, ce qui le rend idéal pour les projets de rénovation ou les applications où les temps d'arrêt du système sont inacceptables. Ils s'adaptent à une variété de tailles de tuyaux et permettent de mesurer des liquides corrosifs sans endommager le capteur à ultrasons. La technologie fonctionne sur les tuyaux en métal, en plastique et certains tuyaux composites allant d'un demi--pouce à plus de 100 pouces de diamètre.
Cependant, la précision du serrage- dépend fortement d'une installation correcte. Des changements de température importants dans le tuyau ou des vibrations excessives peuvent affecter l'alignement du transducteur et le couplage acoustique, tandis que les tuyaux revêtus de cuivre, de béton, de plastique ou de fibre de verre peuvent complètement disperser le signal transmis ou atténuer le signal de retour, réduisant considérablement la précision à seulement ± 20 % ou empêchant complètement le fonctionnement.
Configuration du compteur en ligne
Les débitmètres à ultrasons en ligne (ou en bobine-) s'installent directement dans le tuyau, devenant ainsi un élément permanent du système de débit. Ces compteurs excellent dans les applications exigeant une surveillance à long-haute-précision à long terme, telles que l'automatisation des processus, le transfert de propriété et les systèmes énergétiques urbains.
Étant donné que les transducteurs sont en contact direct avec le fluide ou montés dans des poches usinées avec précision, les compteurs en ligne éliminent les incertitudes liées à l'épaisseur de la paroi des tuyaux, aux variations des matériaux et à la qualité des raccords. Cette configuration offre généralement une précision de ±0,5 % ou mieux, contre ±1-2 % pour les systèmes à pince.
Applications de débitmètres à ultrasons portables
Les débitmètres à ultrasons portables combinent la technologie du temps de transit ou Doppler avec l'alimentation par batterie et l'électronique portable. Des débitmètres à ultrasons portables sont disponibles pour faciliter les applications industrielles où des mesures temporaires sont nécessaires pour la mise en service du système, le dépannage ou les audits énergétiques.
Ces appareils comprennent généralement :
Électronique-fonctionnant sur batterie (autonomie de 4 à 8 heures)
Pince de montage-rapide-sur les transducteurs
Bibliothèques de matériaux et de tailles de tuyaux préprogrammées-
Écrans numériques affichant les-débits en temps réel
Enregistrement de données pour l'analyse des tendances
Leur portabilité les rend précieux pour les techniciens de service sur le terrain qui doivent vérifier la précision d'un compteur fixe, diagnostiquer des problèmes de débit ou effectuer des mesures temporaires sans installation permanente.
Avantages du débitmètre à ultrasons non intrusif
La conception non intrusive du débitmètre à ultrasons offre plusieurs avantages incontestables par rapport aux instruments à insertion traditionnels- :
Aucune perte de pression: Étant donné que les transducteurs ne pénètrent pas dans le flux, ils ne créent aucune chute de pression. Ceci est essentiel dans les systèmes alimentés par gravité ou dans les applications à basse pression où même des restrictions minimes peuvent perturber les opérations.
Aucun risque de contamination: Le système de mesure n'entre jamais en contact avec le fluide de procédé, ce qui le rend idéal pour les applications sanitaires dans les industries alimentaires, des boissons et pharmaceutiques où la stérilité est primordiale.
Aucun point de fuite : L'élimination des pénétrations à travers la paroi du tuyau supprime les chemins de fuite potentiels-un avantage de sécurité significatif lors de la manipulation de fluides dangereux, toxiques ou à haute-pression.
Entretien minimal: Les débitmètres à ultrasons n'ont pas de pièces mobiles et ne sont pas affectés par les produits chimiques, la graisse, les matières en suspension ou le limon présents dans le flux, ce qui entraîne des coûts de maintenance inférieurs et une durée de vie plus longue par rapport aux compteurs mécaniques.
Applications de débitmètre d'eau à ultrasons
L'eau et les eaux usées représentent le plus grand segment d'application de la technologie à ultrasons. La valeur marchande des débitmètres à ultrasons dans la gestion de l’eau et des eaux usées était importante en 2024, motivée par les préoccupations croissantes concernant la conservation de l’eau et la gestion efficace des ressources.
Systèmes d'eau municipaux
Les compteurs de temps de transit excellent dans la mesure de l'eau propre pour :
Réseaux de distribution: Suivi des flux depuis les stations d'épuration vers les zones de distribution
Compteurs de facturation: Mesure de la consommation d'eau résidentielle et commerciale
Détection des fuites: Comparaison du débit en plusieurs points pour identifier les pertes du système
Les systèmes d'eau et d'égout municipaux utilisent souvent des débitmètres à ultrasons montés à l'extérieur car la pénétration du tuyau n'est pas nécessaire, ce qui permet une installation sur une infrastructure critique sans interruption de service.
Traitement des eaux usées
Les compteurs Doppler sont largement utilisés dans les applications relatives aux eaux usées :
Mesure d'influence: Suivi des flux d'eaux usées brutes entrant dans les installations de traitement
Contrôle des processus: Suivi des flux entre les étapes de traitement
Flux de boues : Mesurer des fluides épais et chargés de particules-là où d'autres technologies échouent
Les compteurs à ultrasons sont idéaux pour les applications automatisées de traitement des eaux usées ou tout liquide sale conducteur ou à base d'eau, bien qu'ils ne fonctionnent généralement pas avec de l'eau distillée ou de l'eau potable en mode Doppler. La distinction est importante : l'eau ultra-pure ne contient pas les particules nécessaires à la mesure Doppler, nécessitant plutôt une technologie de temps de transit.
Applications de processus industriels
Au-delà de l’eau, les compteurs à ultrasons servent divers secteurs industriels :
Pétrole et Gaz
La production croissante du secteur pétrolier et gazier en Asie-Pacifique pourrait potentiellement stimuler la demande de débitmètres à ultrasons, l'Inde annonçant un investissement stratégique de 67 milliards de dollars pour le secteur gazier au cours des 5 à 6 prochaines années. Les applications incluent :
Transfert de propriété d'un gazoduc
Mesure du pétrole brut dans les installations de production
Comptage de produits raffinés dans les terminaux de distribution
Traitement chimique
Les usines chimiques utilisent des compteurs à ultrasons pour :
Mesure de liquides corrosifs (la pince-sur l'installation empêche le contact du capteur)
Contrôle des processus par lots
Systèmes d'eau de refroidissement
Systèmes CVC
L'automatisation des bâtiments s'appuie de plus en plus sur la mesure par ultrasons pour :
Débit d'eau glacée dans les systèmes de refroidissement
Surveillance de la circulation de l'eau chaude
Comptage d'énergie (BTU) pour la répartition des coûts
Comparaison des technologies de débitmètres ultrasoniques et électromagnétiques
Bien que les deux technologies offrent une mesure de débit non-intrusive, elles fonctionnent selon des principes fondamentalement différents avec des plages d'applications distinctes.
Principes de mesure
Un débitmètre électromagnétique génère un champ magnétique perpendiculaire à la direction du flux. Selon la loi de Faraday, lorsqu'un liquide conducteur se déplace dans un champ magnétique, il produit un signal électrique proportionnel à la vitesse d'écoulement. Cela nécessite que le fluide ait une conductivité minimale, généralement supérieure à 5 microsiemens par centimètre.
En revanche, les compteurs à ultrasons utilisent des signaux acoustiques et fonctionnent avec n'importe quel fluide acoustiquement conducteur, y compris les liquides non-conducteurs comme les huiles, les alcools et l'eau pure. La plus grande différence entre les débitmètres à ultrasons et électromagnétiques est que les compteurs à ultrasons ne nécessitent pas de liquide conducteur pour fonctionner et peuvent également mesurer les gaz, bien qu'ils s'en sortent moins bien avec des liquides contenant de nombreux solides ou bulles.
Compatibilité des fluides
Avantages électromagnétiques:
Excellez avec les boues et les matières solides lourdes
Insensible aux bulles ou à l'entraînement de gaz
Indépendant de la température et de la pression
Manipuler des fluides très visqueux
Avantages des ultrasons:
Mesurer des fluides non-conducteurs (pétrole, eau pure, gaz)
Travaillez sur n'importe quel matériau de tuyau (métal, plastique, doublé)
Aucune pièce mobile ni composant mouillé
Option de serrage-sur les systèmes existants
Exigences d'installation
Les compteurs magnétiques nécessitent moins de tuyaux droits que les compteurs à ultrasons -un seul diamètre en amont et deux en aval, alors que les compteurs à ultrasons en ont généralement besoin de 10 en amont et de cinq en aval. Cependant, les débitmètres électromagnétiques sont souvent moins chers que les débitmètres à ultrasons en termes de coût initial, bien que les systèmes à ultrasons puissent offrir des dépenses de maintenance à long terme -moins élevées.
Installation du débitmètre à ultrasons à sangle
Une installation correcte est essentielle pour une sangle précise sur les performances du débitmètre à ultrasons. Le processus comporte plusieurs étapes clés :
Préparation du site
Évaluation de l'état des canalisations: Retirez les revêtements externes, la rouille ou le tartre des zones de montage. La surface du tuyau doit être en métal propre et lisse pour un couplage acoustique optimal.
Exigences relatives aux tuyaux droits: Les débitmètres nécessitent souvent des longueurs de tuyau droites de chaque côté du capteur pour garantir des trajets d'écoulement fluides et uniformes, car un écoulement turbulent peut provoquer une diffusion du signal et des mesures inexactes. Les exigences minimales sont généralement de 10 diamètres en amont et de 5 diamètres en aval des coudes, des vannes ou des changements de diamètre.
Emplacement de montage: Évitez les emplacements à proximité de pompes (vibrations), de poches d'air (interférence de signal) ou là où le tuyau peut ne pas fonctionner complètement.
Montage du transducteur
Appliquez généreusement du couplant acoustique entre les transducteurs et la paroi du tuyau. Ce gel élimine les trous d'air qui empêcheraient la transmission des ultrasons. Positionner les transducteurs en fonction de l'espacement calculé par le compteur, qui dépend :
Diamètre du tuyau et épaisseur de paroi
Matériau du tuyau et vitesse du son
Type de fluide et température
Chemin de mesure souhaité (configuration V, W ou Z)
V-chemin (réfléchissant) utilise un côté du tuyau avec le signal rebondissant sur le mur opposé. Z-chemin (direct) place les transducteurs sur les côtés opposés pour une transmission directe-traversante. W-path utilise plusieurs réflexions pour une précision améliorée dans les tuyaux plus petits.
Vérification
Après l'installation, vérifiez le fonctionnement en :
Vérification de la force du signal (généralement 60 à 90 % pour de bonnes installations)
Confirmation des indicateurs de qualité du signal
Effectuer un étalonnage à débit nul-avec les vannes fermées
Validation des lectures par rapport aux conditions de débit connues ou aux méthodes de mesure alternatives
Fabricants et sélection de débitmètres à ultrasons
Les principaux fabricants de débitmètres à ultrasons comprennent General Electric, Emerson Electric Co., Greyline Instruments et Siemens AG, ainsi que des fournisseurs spécialisés comme Endress+Hauser, Yokogawa et Badger Meter. Chaque fabricant propose des gammes de produits optimisées pour des applications spécifiques.
Critères de sélection clés
Caractéristiques du fluide
Propreté : temps de transit pour les fluides propres, Doppler pour les fluides chargés de particules-
Conductivité : les ultrasons fonctionnent avec n’importe quel fluide ; électromagnétique nécessite une conductivité
Température et pression : Vérifiez que les valeurs nominales du compteur dépassent les conditions du processus.
Viscosité : les fluides à haute-viscosité peuvent nécessiter une attention particulière
Exigences du processus
Besoins en précision : ±0,5 % pour le transfert de propriété contre ±2 % pour la surveillance
Taille du tuyau : De 0,5 pouces à plusieurs mètres
Contraintes d'installation : Espace pour tuyau droit, accessibilité pour collier-sur le montage
Flux bidirectionnel : de nombreux compteurs à ultrasons gèrent le flux inversé
Facteurs économiques
Coût initial : le système de serrage- coûte généralement plus cher que le système en ligne pour les petits tuyaux.
Coût d'installation : le serrage-élimine la découpe et le soudage
Entretien : Les compteurs à ultrasons nécessitent généralement un entretien minimal
Coûts opérationnels : aucune perte de pression, aucune pièce mobile à remplacer
Problèmes courants et dépannage
Malgré leur fiabilité, les compteurs à ultrasons peuvent rencontrer des problèmes de performances :
Problèmes de perte de signal
Une perte de signal peut survenir en raison de bulles d'air, de contaminants présents dans le liquide, de vibrations dans les tuyaux ou d'une mauvaise installation. Les symptômes incluent des lectures erratiques, une indication de débit lorsque le débit est arrêté ou une défaillance complète du signal.
Solutions:
Vérifiez et-appliquez à nouveau un couplant acoustique.
Vérifier l'alignement et l'étanchéité du transducteur
Éliminez les poches d'air en aérant ou en déplaçant le compteur
Assurez-vous que le tuyau est plein (installez-le aux points bas, pas aux points hauts)
Dégradation de la précision
Les problèmes liés aux transducteurs tels que les bulles d'air, la saleté ou les dépôts sur les surfaces peuvent interférer avec le signal ultrasonique, tandis que les équipements électriques externes, les machines à proximité ou les champs électromagnétiques peuvent perturber la précision.
Remèdes:
Nettoyer régulièrement les faces du transducteur
Protéger les câbles du bruit électrique
Étalonnez régulièrement pour tenir compte des changements de température et de pression à l'aide de capteurs de température et de pression ainsi que du débitmètre.
Inspecter l’intérieur du tuyau pour déceler toute accumulation de tartre affectant le profil d’écoulement
Erreurs d'installation
Si la valeur de débit affichée est négative, cela indique généralement un montage incorrect du capteur, nécessitant des modifications de configuration, une vérification de la direction du flux ou une correction de l'orientation de montage du capteur.
Les erreurs d'installation courantes incluent :
Transducteurs montés à l’envers (amont/aval inversés)
Mauvais paramètres de tuyau saisis (diamètre, épaisseur de paroi, matériau)
Tuyau droit insuffisant avant/après compteur
Montage sur des tuyaux revêtus sans tenir compte des propriétés du revêtement
Tendances futures et croissance du marché
Le marché mondial des débitmètres à ultrasons est estimé à 2,15 milliards de dollars en 2024 et devrait atteindre 4,11 milliards de dollars d'ici 2034, ce qui représente un taux de croissance annuel composé de 6,7 %. Plusieurs facteurs motivent cette expansion :
Avancement technologique : Les progrès tels que la mesure multi-trajets, le traitement amélioré du signal et la connectivité sans fil ont considérablement amélioré la précision, l'efficacité et la fonctionnalité. Les compteurs modernes fournissent des-données en temps réel pour la surveillance à distance et s'intègrent aux plates-formes IoT industrielles.
Numérisation de l’industrie: Les installations de fabrication exigent de plus en plus d'instruments intelligents qui se connectent aux systèmes de contrôle et fournissent des données de diagnostic. Les compteurs à ultrasons dotés des protocoles HART, Modbus ou Ethernet répondent à ces exigences.
Initiatives de durabilité: Les préoccupations croissantes concernant la pénurie d'eau et la pollution conduisent à investir dans des solutions avancées de gestion de l'eau, notamment des débitmètres à ultrasons pour surveiller et gérer efficacement les ressources.
Croissance du secteur énergétique: En 2023, la production de liquides pétroliers a atteint environ 34 millions de barils d'équivalent pétrole par jour, grâce aux progrès technologiques et aux méthodes d'extraction améliorées, augmentant la demande de mesures précises des transferts commerciaux.
La technologie continue d'évoluer avec le développement d'algorithmes de traitement du signal, d'électronique miniaturisée et de matériaux de transducteur améliorés. En août 2023, Fuji Electric a lancé le FSZ S-Flow, un débitmètre à ultrasons à pince-pour les petits tuyaux et les applications d'eau pure, doté d'une installation facile et de capacités d'affichage intégrées.
Foire aux questions
Les débitmètres à ultrasons fonctionnent-ils sur tous les matériaux de canalisations ?
Les compteurs de temps de transit fonctionnent sur la plupart des matériaux solides, notamment l'acier au carbone, l'acier inoxydable, le PVC et le CPVC. Cependant, les compteurs à pince-ne fonctionneront généralement pas sur les tuyaux revêtus de cuivre, de béton, de plastique ou de fibre de verre, car ces matériaux dispersent le signal transmis ou atténuent le signal de retour. La fonte ductile et la fonte fonctionnent bien. Pour les tuyaux revêtus, les installations en ligne avec des transducteurs montés dans les ports à travers le revêtement fournissent de meilleurs résultats.
Les compteurs à ultrasons peuvent-ils mesurer le débit bidirectionnel ?
Oui, la plupart des compteurs à ultrasons mesurent le débit dans les deux sens. L'électronique distingue les temps de transit ou les changements de fréquence en amont et en aval, permettant une mesure précise quelle que soit la direction du flux. Cette capacité est précieuse dans les applications à flux inversé, comme les systèmes de pompes avec clapets anti-retour ou les influences des marées dans les voies navigables.
Quelle est la vitesse d’écoulement minimale pour une mesure précise ?
Les compteurs de temps de transit mesurent généralement des débits aussi faibles que 0,1-0,3 pieds par seconde (3 à 9 cm/seconde), bien que la précision diminue à des vitesses très faibles. La précision des débitmètres à ultrasons devient beaucoup moins fiable lorsque le débit descend en dessous de 2 pieds/s en raison de variables internes de la tuyauterie qui peuvent modifier le signal de débit. Pour les applications critiques à faible débit, vérifiez que les spécifications du compteur correspondent à votre plage de vitesse requise.
Comment les changements de température affectent-ils la mesure par ultrasons ?
La température affecte la vitesse du son dans les fluides. Les signaux ultrasoniques se propagent plus rapidement dans un fluide plus chaud que dans un fluide plus froid, ce qui peut provoquer des erreurs de mesure. Les appareils de mesure de qualité comprennent des capteurs de température et des algorithmes de compensation qui s'ajustent automatiquement aux variations de température, maintenant ainsi la précision sur toute la plage de température nominale. Pour de meilleurs résultats, installez des capteurs de température et activez les fonctions de compensation.
La polyvalence et la fiabilité de la technologie de mesure de débit par ultrasons en font un choix privilégié dans les industries allant des systèmes d'eau municipaux aux raffineries de pétrole. Même si une sélection et une installation appropriées nécessitent une attention particulière aux propriétés des fluides et aux conditions du site, la nature non-invasive et l'entretien minimal des compteurs à ultrasons offrent une valeur à long terme-dans diverses applications.
Comprendre comment les transducteurs convertissent les signaux électriques en vibrations mécaniques, comment ces vibrations se propagent dans les fluides à des vitesses affectées par l'écoulement et comment l'électronique interprète les différentiels de temps ou les changements de fréquence permet de prendre de meilleures décisions concernant la sélection, l'installation et le dépannage du compteur. À mesure que la technologie continue de progresser avec des fonctionnalités de traitement du signal et de connectivité plus intelligentes, les compteurs à ultrasons joueront un rôle de plus en plus central dans l’optimisation des processus et la gestion des ressources.
